【簡介】

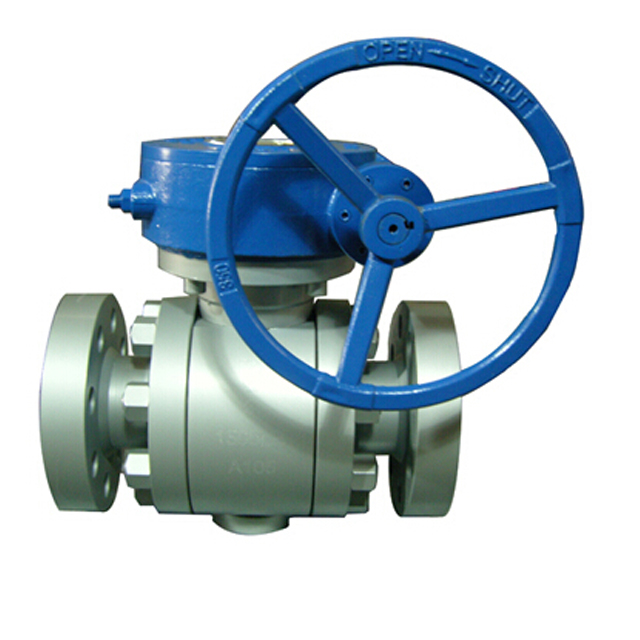

鍛鋼固定球閥，球體帶有固定軸的球閥，稱為固定球閥。固定球閥主要用于高壓大口徑。根據閥座密封圈的安裝不同，固定球閥可以有兩種結構：球體前密封的閥座，球體后密封的閥座

【結構特點】

2、整體結構

如圖5所示。具有全通道、緊急密封、防火等特點。

3、全通徑

閥門流道孔直徑與管和徑內徑一致，更于管線清掃。

4、阻塞與排泄

閥門處于關閉狀態時，上下游側的閥座使流體阻斷，閥體中腔的積治物可以排泄，排泄裝置如下機能：

① 事前可檢查閥座是否泄漏損傷；

②減少介質更換對閥門的污染；

③ 在工作壓力下，閥門處于全開或全關狀態時，可更換閥桿部填料函。（如圖5所示排泄裝置是排污塞）

5、自動泄壓

閥門中腔停滯的介質由于溫度升高，而出現異常升高時，閥座或閥體上安裝的安全閥可以自動泄壓。

6、防火結構

采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定。

7、緊急密封

閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用。

8、閥桿加長

閥桿加長適用于地下安裝及低溫介質用，加長尺寸，根據需要確定。操作方式有手動、氣動、電動、氣液聯動、液動等。

【主要零件材料】
