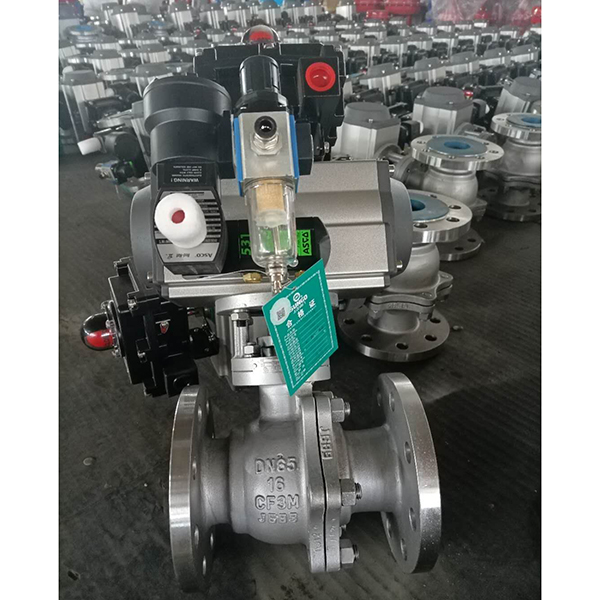

氣動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。氣動球閥配用的執行機構分單作用和雙作用兩種型號。不銹鋼氣動球閥廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
不銹鋼氣動法蘭球閥性能規范：
公稱通徑DN（mm） | 15-250 | |||
公稱壓力PN（MPa） | 1.6 | |||
公稱壓力PS（MPa） | 強度試驗 | 2.4 | ||
密封試驗 | 1.76 | |||
材料材料代號 | C | P | R | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
球芯 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封圈 | 增強聚四氟乙烯對位聚苯 | |||
填料 | 聚四氟乙烯柔性石墨 | |||
適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
適用溫度 | -28℃～300℃ | |||
執行器 | 型號 | BAW系列、GT系列、SW系列 | ||
氣源壓力 | 0.4-0.7Mpa | |||
